告别构造地质 “抽象难啃”！这份演示动画高清易懂，地质人必藏

来源：「地质论坛」公众号上传时间：2025-10-21

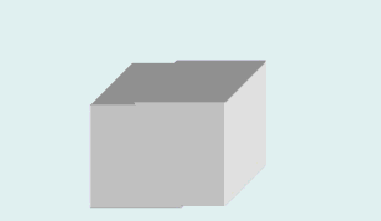

▼层理模拟

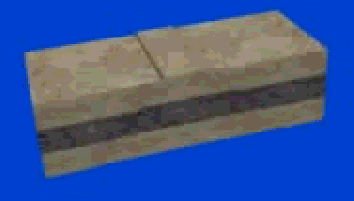

▼水平层理：

水平层理是由平直且与层面平行的一系列细层组成，纹层呈直线状互相平行，并且平行于层面。其细层厚度一般为 1-2 毫米，由于没有明显的层系界面，所以也被称为水平纹层。层理的显现是由于进入沉积物中的物质发生变更所致，如粒度变化、不透明矿物的分布、云母片和碳质碎片的顺层排列等。

水平层理通常是在比较稳定的水动力条件下形成的，多出现于低能环境中。常见于海（湖）深水地带、闭塞海湾、潟湖、沼泽以及牛轭湖等环境，这些地方的水体相对安静，细粒沉积物能够在静水环境中由垂向加积作用，从悬浮物或溶液中缓慢沉淀而成。

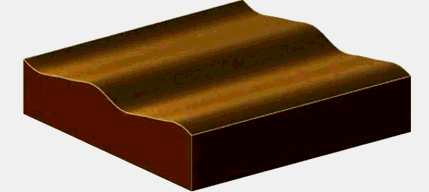

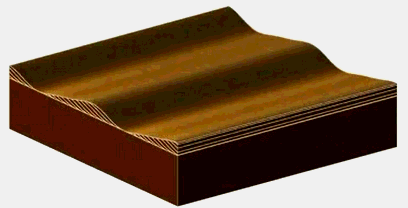

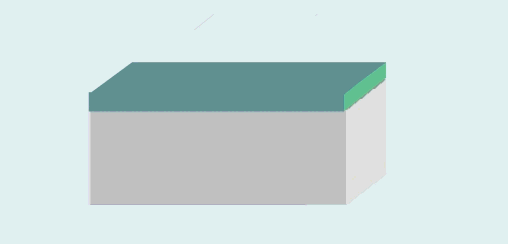

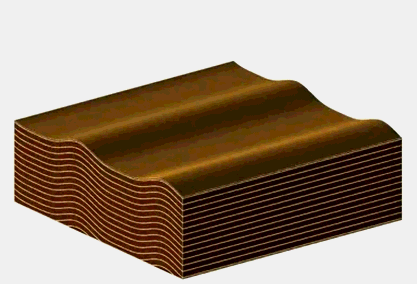

▼交错层理－冲刷块

交错层理是在一层地层内由一系列斜交于层系界面的纹层组成的层理。其特点是细层理上部与主层理截交，下部与主层理相切，主层理面平行于当时的水平面，而倾斜的纹层理代表原始局部的沉积面。

交错层理是由沉积介质（水流及风）的流动造成的。当介质具有一定流速时，底床上可以产生一系列的砂波，这种砂波顺流移动，在陡坡加积作用一侧形成了由一系列纹层组成的斜层系，斜层系互相平行或彼此切割构成不同形态的交错层理。

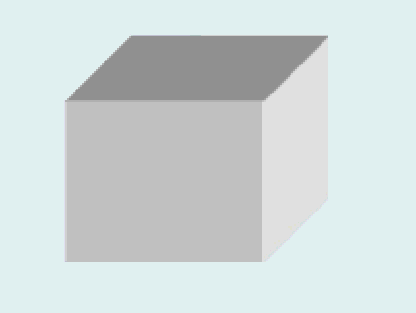

▼铲式正断层

铲式正断层（Listric Normal Fault）是伸展构造环境中一种典型的正断层类型，因断层形态呈 “铲形”（上陡下缓，最终归并于深部滑脱面）而得名，其形成机制、几何特征与地质意义均具有鲜明特点。

平面上多呈弧形或直线延伸，剖面上为凹面朝向伸展方向的曲线，类似 “勺子” 的侧面形态；断层上盘（下降盘）与下盘（上升盘）的滑动受铲形形态控制，不会出现 “硬性切割” 深部地层的情况。

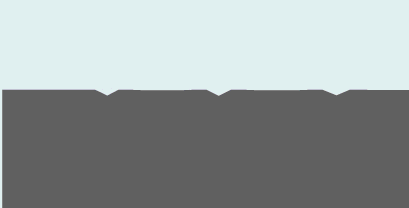

▼窗棱构造

窗棂构造是由强硬层组成的形似一排棂柱的半圆柱状大型线状构造。棂柱表面有时被磨光，并蒙上一层云母等矿物薄膜，其上可以有与其延伸方向一致的沟槽或凸起，并常被与之直交的横节理所切割。窗棂构造通常是岩层受到顺层强烈缩短引起纵弯失稳而形成的。实验证明，窗棂构造的主波长与强弱岩层之间的粘性差有关。当强弱岩层相间分布时，软弱岩层总是以尖而窄的向形嵌入强硬层，强硬层面则呈圆拱状的背形突向软弱层，从而形成一系列圆柱形的肿缩式窗棂构造。
